Трассопоисковые
приборы на
отечественном
рынке-2006.
Сравнительный
анализ.
Британская
компания Radiodetection и
немецкий
концерн Seba KMT –
признанные
мировые
лидеры в
области
производства
трассопоисковых
приборов. На
отечественном
рынке марка Seba
традиционно
была
представлена
компанией Seba
Dinatronic.
Трассопоисковые
комплекты Radiodetection
RD4000 и Seba
Ferrolux FL10 – новые и
наиболее
совершенные
трассопоисковые
модели,
предназначенные
для сложного
профессионального
поиска
трассы и
локализации
дефектов
изоляции
кабеля.
Российская
компания
Связьприбор (Тверь)
в 2006 году
подготовила
две модели
трассодефектоискателей
– Поиск-310Д-2 и
Поиск-410-моноблок.
Сравнительный
анализ
проведен на
основе
материалов
Radiodetection и Seba KMT.
- Конструкция
моделей.
Ferrolux
FL10 (Seba). Конструкция
приемной
антенны FS 10
предполагает
ее
вертикальное
рабочее
положение и
предусматривает
размещение в
ней трех
датчиков
поля для
измерения по
максимуму, по
минимуму и
глубины
залегания.
Вес антенны
при этом составляет
0,9 кг. Ручка
антенны
может
поворачиваться
на 90 ° для
удобства
пользования.
Вес
приемника FLE
10 составляет 1, 5
кг. Суммарный
вес 2,4 кг.

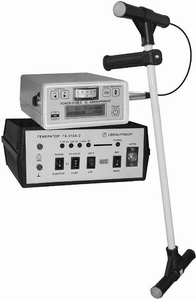

Антенна
Поиск-310Д-2
имеет два
датчика поля
для поиска
трассы и
измерения
глубины
залегания.
Конструкция
антенны
максимально
облегчена
для
манипулирования
во время
пользования (вертикально
или
горизонтально).
Тем самым
обеспечивается
широкая зона
поиска и
возможность
использовать
датчик как по
максимуму,
так и по
минимуму без
переключения
режимов
работы
приемника.
Ручка
антенны
может
поворачиваться
на 360 ° для
удобства
пользования.
Вес антенны
составляет 650
г.
Вес
приемника 650 г., размер
Суммарный
вес 1,3 кг.
Radiodetection.
Система RD4000PDL «моноблок»
объединяет
приемник и
антенну с
тремя
датчиками
поля для
измерения по
максимуму, по
минимуму и
глубины
залегания.
Кроме того,
система
оснащена
откидывающейся
рамкой
маркероискателя.
ЖК дисплей с
одновременным
отображением
всех
основных
режимов.
Вертикальное
рабочее
положение.
Размеры: 69x28x12,3 cм.
Вес: 2,8 кг.

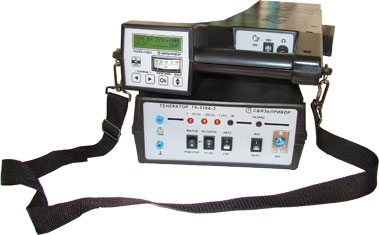

Конструкция
Поиск-410-моноблок
объединяет
приемник и
антенну в
одну систему
с тремя
датчиками
поля для
измерения по
максимуму, по
минимуму и
глубины
залегания.
Вертикальное
рабочее
положение.
Размеры: 69x26x8,6 cм.
Вес
моноблока 2 кг.
- Дополнительные
принадлежности
RD4000
|
Ferrolux
FL10
|
Поиск-310Д-2
|
Поиск-410-моноблок
|
индукционные
клещи для CD
и измерения
тока (опция)
|
Катушка
для выбора
кабеля из
пучка FLA 10 (опция)
|
Катушка
для выбора
кабеля из
пучка (в
комплекте)
|
Катушка
для выбора
кабеля из
пучка (в
комплекте)
|
нет
|
нет
|
Датчик
отбора пар (в
комплекте)
|
Датчик
отбора пар (в
комплекте)
|
А - рамка
для
определения
места
повреждения
оболочки
кабеля (опция)
|
А - рамка
для
определения
места
повреждения
оболочки
кабеля (опция)
|
Штыри
для
определения
места
повреждения
оболочки
кабеля (в
комплекте)
|
Штыри
с
приемником
Поиск-210
(опция)
|
Индукционные
клещи (опция)
|
Индукционные
клещи (опция)
|
Индукционные
клещи (опция)
|
Индукционные
клещи (опция)
|
подводная
антенна,
стетоскоп (опция)
|
нет
|
нет
|
нет
|
- Питание
RD4000PDL
|
Ferrolux
FL10
|
Поиск-310Д-2
|
Поиск-410-моноблок
|
Бат
4 x D типа (LR20)
щелочн > 16
часов при +20C.
Опция: блок
питания из
перезаряжаемых
NiMH
аккумуляторов
|
Alkaline 4 x LR 6 >20 час
Опция: NiCd / NiMH 4 x R6 >13 час
|
Встроенные
NiMH 4 x АА >18 час
|
Встроенный
аккумулятор
6В 1,2 Ач
>8 час
|
4.
Генератор
RD4000T10
|
Ferrolux
FLG 10
|
ГК-310Д-2
(ко
всем
моделям
Поиск)
|
Мощность
сигнала 10 Вт
|
Мощность
сигнала 10 Вт
|
Мощность
сигнала 10 Вт
и 2 Вт
|
Автоматическое
согласование
с нагрузкой
|
Автоматическое
согласование
с нагрузкой
|
Автоматическое
согласование
с нагрузкой
|
Автоматическая
регулировка
мощности
сигнала
|
нет
|
Автоматическая
регулировка
мощности
сигнала
|
щелочные
батарейки
на 4 часа
работы при +20C
|
встроенный
аккумулятор
на 3 часа
работы
|
встроенный
аккумулятор
на 3 – 8 часов
работы
|
Передающая
рамка (частота
9 кГц и 33 кГц)
|
Передающая
рамка (частота
9, 8 кГц)
|
Встроенный
индуктор
для работы в
полевых
условиях на
любой
частоте
|
Индукционные
клещи (опция)
|
Индукционные
клещи (опция)
|
Индукционные
клещи (опция)
|
защита
от
напряжения
250 В
|
–
|
защита
от
напряжения
|
мультиметр
|
мультиметр
|
индикатор
сопротивления
|
- Активные
частоты
Radiodetection
RD4000PDL
использует
для поиска
трассы
частоты 8 КГц / 33
КГц / 65 КГц, а для
поиска
повреждений 8
Гц / 8.192 кГц.
Остальные
частоты
используются
в методе
«направления
тока» CD(см.
ниже) –
всего до 16
частот.
Ferrolux
FL10
использует
три активные
частоты: 491 Гц / 982
Гц / 9820 Гц.
Применение
высокой
частоты 9820 Гц
ограничено
длиной
кабеля до 2 км.
Низкая
частота 491 Гц
используется
для поиска
повреждений
контактным
способом.
Поиск-310/410
использует
две активные
частоты: 273,5 Гц
/ 2187,5 Гц. Низкая
частота 273,5 Гц
используется
для поиска
повреждений
контактным
способом. Чем
ниже частота,
тем лучше
можно
отстроиться
от
паразитного
сигнала
через
емкость
кабеля и
отыскать
более
высокоомный
дефект.
- Поиск
трассы по
максимуму и
минимуму
Поиск по
максимуму у
всех моделей
одинаков («двойной
максимум» у RD4000PDL
вариант
комбинации «супермаксимума»
- см. ниже) .
Поиск по
минимуму RD 4000PDL, FLE 10
и Поиск-410-моноблок
производят с
помощью
переключения
приемника на
вертикальный
датчик. В
Поиске-310Д-2 для
этого надо
развернуть
антенну без
переключения
режимов.
- Инновационные
методы
поиска
Метод CD
или SignalSelect (направление
тока) :
Этот
метод
используется
для
однозначного
определения
трассы в
местах с
близко
проходящими
друг к другу
коммуникациями.
В соседних
кабелях
наведенный
ток имеет
обратное по
отношению к
трассируемому
кабелю
направление.
Направление
тока
показано в
модели Radiodetection
RD4000PDL
стрелкой.
С
помощью
запатентованного
метода для
определения
направления
распространения
сигнала в
проводнике,
который Seba
назвает SignalSelect,
значительно
повысилась
надежность и
эффективность
однозначного
определения
трассы в
местах с
близко
проходящими
друг к другу
коммуникациями.
Генератор FLG 10
вырабатывает
специально
закодированный
сигнал
звуковой
частоты,
который
передается
через
гальваническую
или
индуктивную
связь.
Приемная
система FLE 10/FS 10
селектирует
этот сигнал в
искомом
проводнике и
определяет
направление
распространения.
Модели
Поиск-310 / 410
также
оснащены
функцией
определения
направления
тока CD,
которую
выполняет
фазовый
детектор,
сопровождающий
поиск
показаниями
фазы сигнала
для более
точного
ориентирования
в ситуации.
Кроме того,
трассоискатели
Поиск (Связьприбор)
дополнительно
к фазовому
методу
определения
направления
тока
используют
метод
двухчастотного
сигнала,
который
основан на
том, что
сигналы
разной
частоты по-разному
распространяются
в
подключенном
кабеле и в
коммуникациях
с наведенным
сигналом.
Метод SuperMax:
В новых
моделях
RD4000PDL и FLE 10/FS 10 с
помощью
специальной
комбинации
обычных
методов
максимума и
минимума
достигается
новое
качество
метода
максимума,
названное SuperMax (вариант
RD
«двойной
максимум»).
Этот метод
реализован в
модели Поиск-410-моноблок,
использующей
вертикальный
датчик. При
помощи этого
метода даже
малоопытные
пользователи
могут легко
достичь
хороших
результатов
при поиске
трасс.
Метод фазовой
детекции:
Этот
метод
реализован
только в
моделях
Поиск-310Д-2 и
Поиск-410-моноблок.
Трассоискатель
отслеживает
фазу сигнала
вдоль трассы.
Фаза сигнала
меняется при
прохождении
дефекта
кабеля (метод
более
чувствительный,
чем
амплитудный),
а также в
местах
выкладок (муфт)
и крупных
конструктивных
элементов,
где кабель
резко меняет
направление.
Кроме того, по
фазе можно
отследить
трассируемый
кабель в
местах
схождения
коммуникаций.
- Сервисные
функции
Функции
|
RD4000PDL
|
Ferrolux
FL10
|
Поиск-310Д-2
|
Поиск-410-моноблок
|
Мониторинг
глубины
залегания
кабеля
|
есть
|
есть
|
есть
|
есть
|
Измерение
силы тока
для поиска
ответвлений
и
параллельных
трасс
|
есть
|
есть
|
есть
|
есть
|
Автоматическая
установка
усиления
|
есть
|
есть
|
есть
|
есть
|
Буквенно-цифровой
дисплей
|
графика
|
есть
|
есть
|
есть
|
Стрелочный
индикатор
|
нет
|
нет
|
есть
|
есть
|
Совместимость
по моделям (аксессуары,
генератор)
|
есть
|
нет
|
есть
|
есть
|
9.
Цена
RD4000PDL
|
Ferrolux
FL10
|
Поиск-310Д-2
|
Поиск-410-моноблок
|
8150
$ или 230 000 руб.
|
6800
евро или
230 000 руб.
|
29
800 руб.
|
27
400 руб.
|
- Фирменный
сервис
Бесплатный
ремонт в
течение
всего срока
эксплуатации
прибора –
фирменный
знак
компании
Связьприбор.
Такая
практика
возможна
только
благодаря
высокой
надежности
приборов.
|
